Laser Rigging Guide

(Bootsausweise und Trimmtabelle in Kiste hinten im WVR Abteil; Segel und Masten auf Gestell rechts – pro Segelgrösse ein Tablar)

XD Ausrüstung

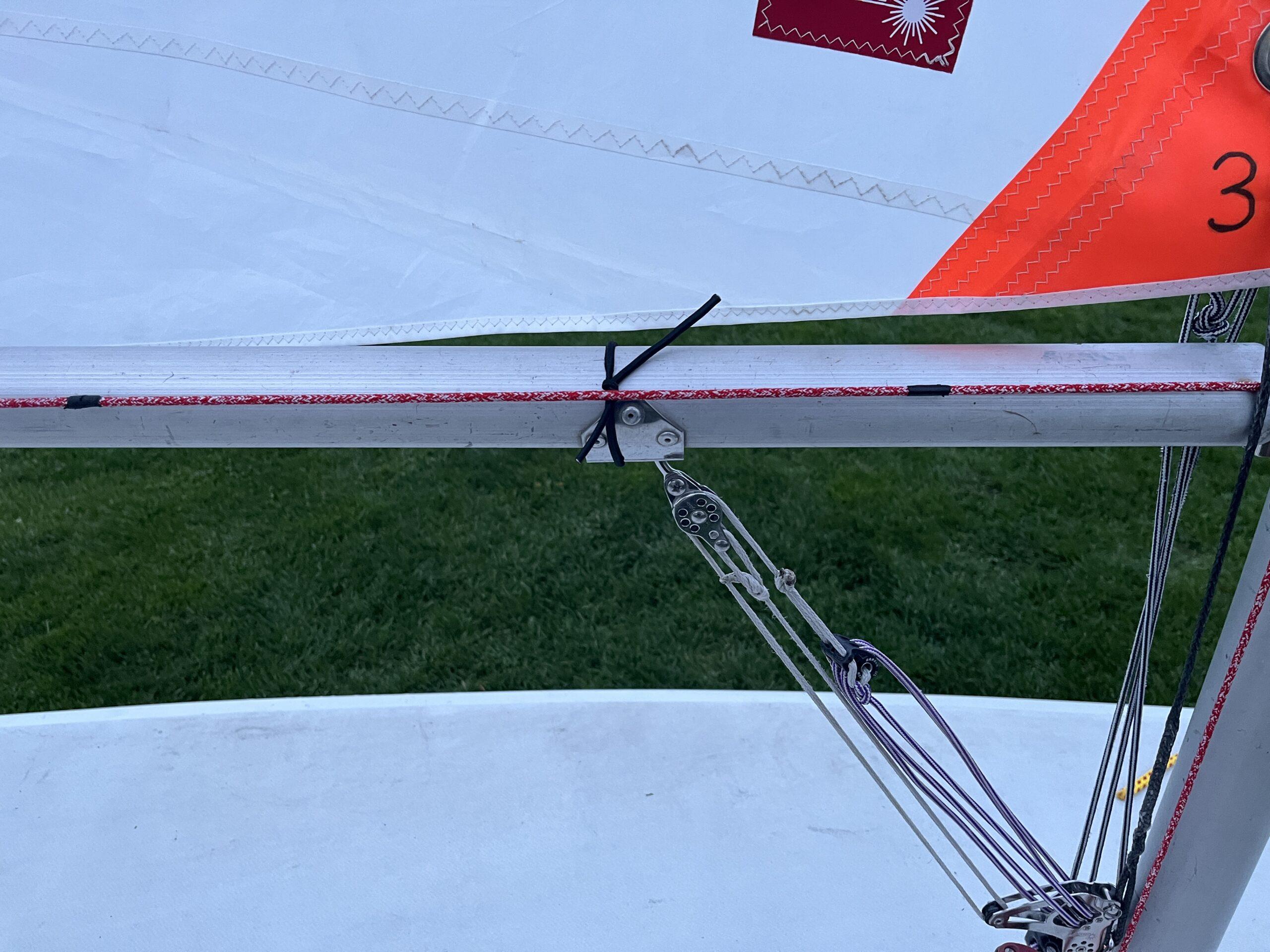

Unterliek XD (Backbord [bb] auf Deck geführt)

  1. Schothorn mit schwarzem Dyneema Bändsel oder Klettriemen am Baum befestigen, Gummi (Rückholer) am Bändseli anknüpfen. Bändsel / Klettriemen am Baum belassen (nicht am Segel).
  2. Haken an der Rolle durch Öse am Schothorn führen.

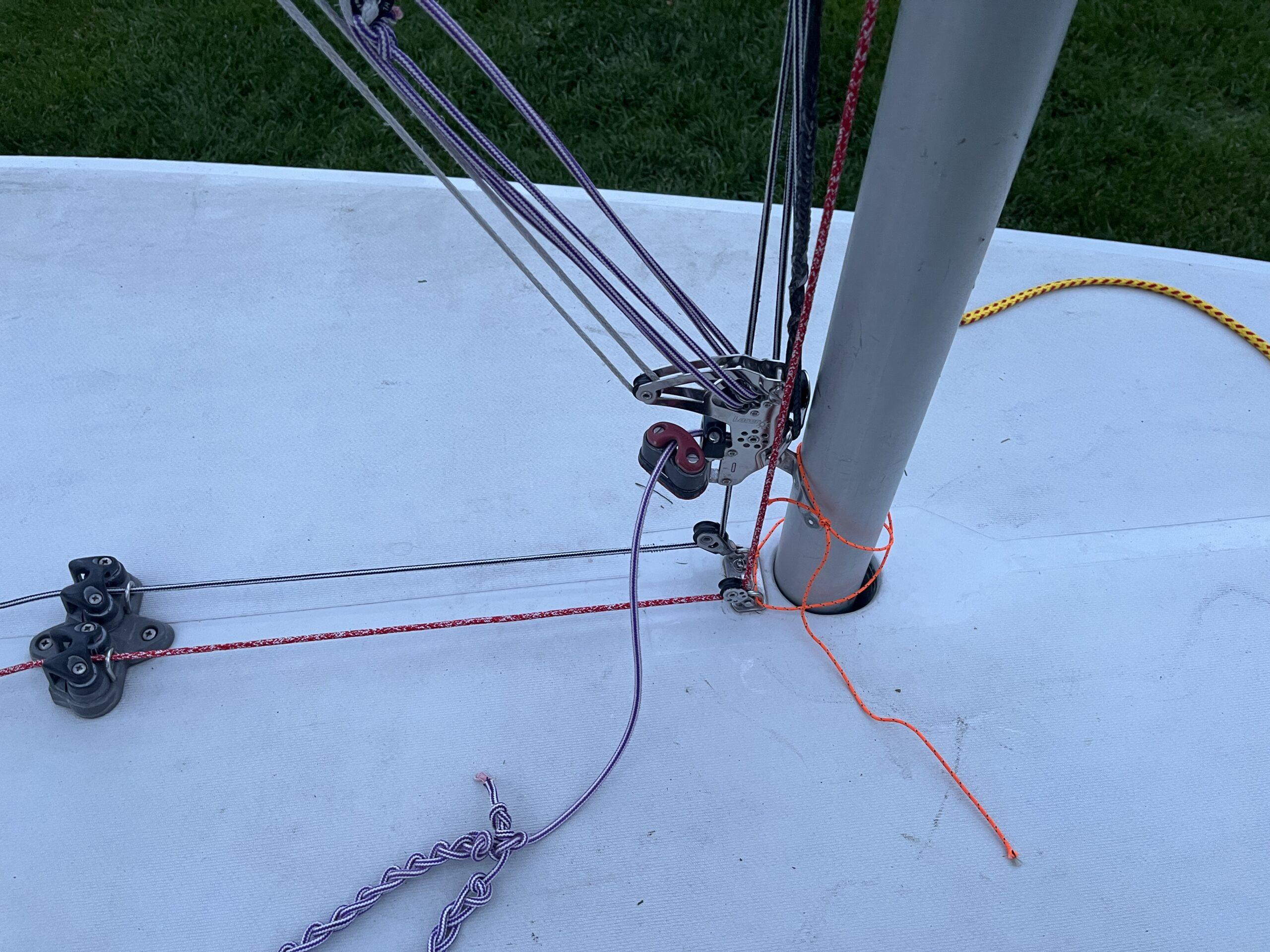

Vorliek XD (Steuerbord [sb] auf Deck geführt)

  1. Schwarze Dyneema Schot vom Baumniederholer Block von bb her durch Öse am Segelhals führen und auf sb am freien Block an der grauen Vorliekschot (Flaschenzug) befestigen.

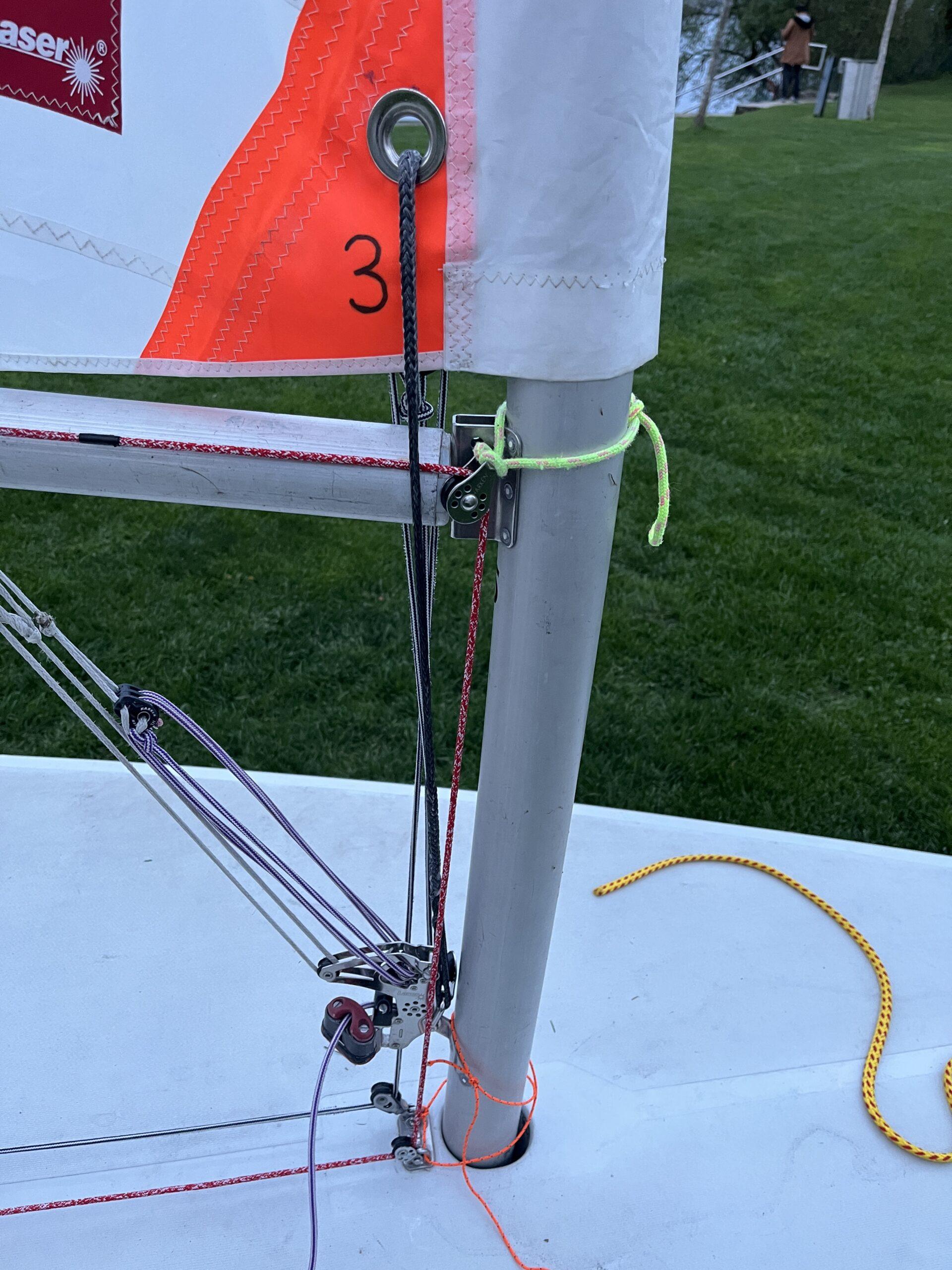

Mastsicherung XD

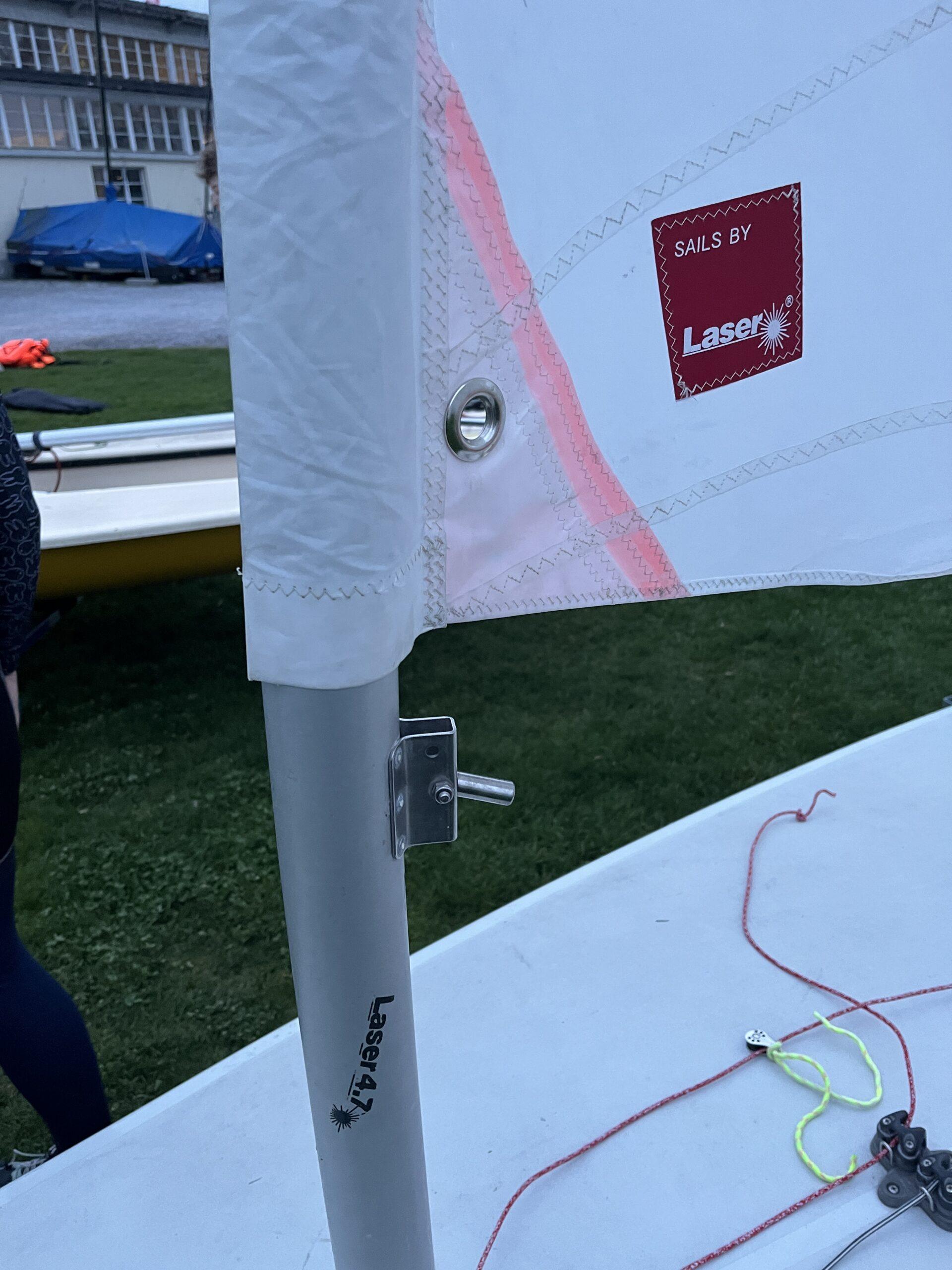

  1. Graue Schot von Platte mit den 2 Umlenkrollen bb über dem Baumbeschlag am Mast um den Mast befestigen, so dass sich der Mast drehen kann ohne Zug auf die Platte auszuüben, der Mast bei einer Kenterung aber nicht aus dem Boot fallen kann.

Segel

  1. Segel mit den Segellatten entlang dem Achterliek rollen.
  2. Lagerung Segel, Wechselmasten Unterteile und Ersatzmaterial auf Gestell rechts an der Wand im WVR Abteil.
  3. Segel sind am Schothorn angeschrieben (Std, R, 4).

Video

Allen XD System, Race Setup

Laserflotte

Legende:

Mast: Std = Standard, R = Radial, 4, = 4.7; Mast (fett) ist normalerweise auf dem Boot, Ersatz im WVR Abteil
Segel: Std = Standard (MKII ist neue Segelform); R = Radial (blaue Ecken); 4=4.7 (orange Ecken)
Alle Boote sind mit XD Niederholer (15:1), Unterliek (4:1) und Vorliek (8:1) Flaschenzügen ausgerüstet

ZHSegelFarbeMast (M); Segel (S)
Std


Radial, R


4
Ersatzmaterial
625972111pinkM
S: MKII (2021)
M
 Schwert, Ruderblatt
692755199gelbM
S: MKII (2021)
 M
S: Training (2021)
Schwert
8m2 Segel mit Carbon Verlängerung (Gestell)
519425695orangeM
S: MKII #1 (2021)

14494SUI
202517
weiss M
S: Regatta (?)
M
S: Training (2021);
4S 123256929 (2021)

9358SUI
192804
weiss M
S: Regatta (?)
M
S: Training (2021);
4S 123256930 (2021)
Baum, Radial Mast, Mastoberteil, STD Segel, 2 Blachen
 SUI
206318
weissM
S: MKII (?)

S: Regatta prov (2021)
